نقش مجموعه‌های چراغ خودروی با کیفیت در استانداردهای ایمنی خودرو

استانداردهای ایمنی جهانی و چارچوب‌های نظارتی برای مجموعه‌های چراغ خودرو

مروری بر استانداردهای گواهی‌نامه DOT، ECE و UKCA برای چراغ‌های جلو

چراغ‌های خودرو باید آزمون‌های گواهی‌نامه مشخصی را پشت سر بگذارند تا بتوانند به صورت ایمن در جاده‌ها به کار گرفته شوند. در آمریکا، DOT این قاعده را وضع کرده است که تمامی خودروها باید از قوانین FMVSS 108 پیروی کنند. این قوانین در واقع شدت نور چراغ‌های جلو را بین 500 تا 3000 کاندلا تعیین می‌کنند و همچنین شکل دیفرام نوری را مشخص می‌نمایند. در اروپا، مقررات ECE بیشتر بر کاهش میزان مزاحمت نوری برای رانندگان دیگر تمرکز دارند. این استانداردها شدت نور چراغ‌های جلو را تا حدود 140000 کاندلا محدود می‌کنند و این الزام را ایجاد می‌کنند که خودروها از قابلیت چراغ‌های تطبیقی (Adaptive Beam) بهره ببرند. پس از خروج بریتانیا از اتحادیه اروپا، استانداردهای خاص خود را به نام UKCA ایجاد کرده است. هرچند این استانداردها بسیار شبیه به استانداردهای اروپایی هستند، اما آزمون‌های اضافی برای شرایط نامساعد جوی مانند باران و مه لزومیت دارند، چرا که این شرایط در بریتانیا بسیار رایج‌تر است.

تفاوت‌های کلیدی بین استاندارد FMVSS 108 و مقررات ECE در زمینه چراغ‌های خودرو

در حالی که هر دو استاندارد در پی کاهش تصادفات هستند، استاندارد FMVSS 108 و مقررات ECE تفاوت‌های قابل توجهی دارند:

این تغییرات باعث می‌شوند تا سازندگان مجموعه‌های چراغ را برای بازارهای منطقه‌ای دوباره طراحی کنند و این امر هزینه‌های تولید را 12 تا 18 درصد افزایش می‌دهد (Ponemon، 2023).

نیازهای مقرراتی منطقه‌ای: آمریکا، اروپا و آسیا

• ایالات متحده : گواه‌نامه DOT برای تمام چراغ‌های جلویی OEM و پس از بازار اجباری است و NHTSA بازرسی‌های تصادفی انجام می‌دهد.
• اروپا : استانداردهای ECE R48 و R112 نورپردازی تطبیقی را برای خودروهایی که سرعت آن‌ها از 30 مایل بر ساعت بیشتر است، الزامی می‌کنند.
• آسیا : استاندارد چین GB 25991-2010 محدودیت‌های نور محور ECE را با معیارهای شدت نور سبک DOT ترکیب می‌کند، در حالی که استاندارد JIS D 5500 ژاپن، الزام به استفاده از چراغ راهنما به رنگ نارنجی را دارد.

واریزات غیر مطابق با استانداردها در گمرکات اتحادیه اروپا با نرخ رد شدن 23 درصد و در بنادر آمریکا 17 درصد مواجه می‌شوند (بررسی تجارت جهانی، 2023).

نقش استانداردهای SAE در طراحی و ارزیابی عملکرد چراغ‌های جلویی خودرو

انجمن مهندسان خودرو، که به طور رایج به عنوان SAE شناخته می‌شود، در طول سال‌ها استانداردهای داوطلبانه‌ای را توسعه داده است. به عنوان مثال، استاندارد J1383 آنها به الزامات آزمون فوتومتریک می‌پردازد، در حالی که J583 به طور خاص به ویژگی‌های پراکندگی چراغ‌های مه می‌پردازد. اکثر تولیدکنندگان خودرو در آمریکا در حال حاضر این توصیه‌ها را دنبال می‌کنند - حدود 89 درصد طبق گزارش‌های صنعتی. این راهنماها به همراه پیشرفت فناوری‌های جدید مانند چراغ‌های جلویی ماتریس LED، اطمینان می‌کنند که همه چیز همچنان با استاندارد ایمنی خودروی موتوری فدرال شماره 108 سازگار باشد. سال گذشته نیز به روز رسانی مهمی را شاهد بودیم. بازنگری 2022 SAE J3069 رویه‌های آزمون خاصی برای چراغ‌های خودروهای خودران را به ارمغان آورد. بدون اینکه تعجبی داشته باشد، این کار در نهایت در تدوین قوانین مربوط به سیستم‌های روشنایی خودروهای خودمختار توسط اداره ایمنی ترافیک جاده‌ای ملی تأثیر گذاشت.

چگونه مجموعه چراغ‌های با کیفیت خودرو ایمنی جاده‌ها و عملکرد راننده را افزایش می‌دهند

چگونه چراغ‌های اتومبیلی مورد تایید استاندارد، دید در شب و زمان واکنش راننده را بهبود می‌بخشد

چراغ‌های خودرو که دارای استانداردهای DOT و ECE هستند، می‌توانند دید در شب را در مقایسه با چراغ‌هایی که این آزمون‌ها را پشت سر نمی‌گذارند تقریباً ۴۰ درصد افزایش دهند، همان‌طور که مؤسسه بیمه‌ای ایمنی جاده‌ها گزارش کرده است. وقتی چراغ‌های کوتاه به‌خوبی تنظیم شده و دارای ویژگی ضد‌بازتاب باشند، رانندگان قادر به دیدن افراد عابربه‌پیاده روی جاده تقریباً ۲٫۳ ثانیه زودتر هستند، این زمان در سرعت ۶۰ مایل بر ساعت بسیار مهم است و می‌تواند در جلوگیری از تصادفات نقش داشته باشد. فناوری‌های جدیدتر مانند سیستم کمک به چراغ‌های بلند به‌صورت هوشمندانه در پس‌زمینه کار می‌کنند. این سیستم‌ها به‌صورت خودکار میزان روشنایی چراغ‌ها را برحسب سرعت خودرو و جهت گردش آن تغییر می‌دهند و این امر باعث افزایش ایمنی جاده‌ها بدون نقض مقررات FMVSS 108 در مورد توزیع نور می‌شود.

آمار تصادفات ناشی از مجموعه چراغ‌های جلویی غیراستاندارد یا بد تراز

انجمن بیمه‌ای خودروهای سواری (IIHS) تخمین می‌زند ۵۱٪ از تصادفات کشنده در شرایط کم‌نور رخ می‌دهد، و خودروهایی که از چراغ‌های جلویی غیراستاندارد استفاده می‌کنند ۲٫۶ برابر بیشتر در تصادفات شب‌ها دخیل هستند. تحلیلی از سازمان NHTSA در سال ۲۰۲۳ نشان داد که ۱۸٪ از خودروهای معاین شده دارای چراغ‌های جلویی با زاویه‌گیری نامناسب بیش از ۰٫۵ درجه انحراف عمودی بودند – انحرافی کافی برای کورکنندگی رانندگان مقابل در فاصله ۱۵۰ فوتی.

نیروگیری NHTSA و DOT از استانداردهای روشنایی خودرو

NHTSA در سال ۲۰۲۳ به دلیل عدم رعایت استانداردهای روشنایی، ۱۲۷ هزار خودرو را یادآوری کرد و تعمیرات رایگان را تحت بند ۴۹ CFR §۵۷۱٫۱۰۸ اجباری اعلام نمود. ناظران فدرال به منظور تأیید داده‌های فوتومتریک، بازرسی‌هایی از کارخانه‌ها انجام می‌دهند، و تولیدکنندگان ممکن است برای هر تخلف در زمینه برچسب‌های گواهی‌نامه جعلی، جریمه‌ای معادل ۲۲٬۹۹۲ دلار دریافت کنند.

هماهنگی چراغ‌های LED جلو: تعادل میان نوآوری و الزامات قانونی و ایمنی

چالش‌های تنظیم استاندارد برای چراغ‌های جلویی LED و تغییرات پس از فروش

سرشاخه‌های LED امروزه باید طبق استانداردهای DOT و ECE آزمون‌های بسیار سختگیرانه‌ای را پشت سر بگذارند. این سرشاخه‌ها باید شکل دهانه‌های نوری دقیق، مدیریت درست از برق‌های مزاحم و همچنین مقاومت در برابر گرما بدون خرابی داشته باشند. گاهی اوقات فرآیند کسب مجوز این محصولات ۱۲ تا ۱۸ ماه طول می‌کشد که در مقایسه با فناوری‌های قدیمی‌تر بسیار طولانی است. اما تغییرات انجام شده در بازار قطعات یدکی مشکلات بزرگ‌تری ایجاد می‌کنند. وقتی افراد سعی می‌کنند لامپ‌های LED را در جایگاه‌های نوری هالوژنی معمولی نصب کنند، اغلب به طور غیرقانونی مقررات فدرال را نقض می‌کنند. بر اساس تحقیقات انجام شده، حدود دو سوم از این نصب‌های خودساخته در آزمون‌های ساده مربوط به ترازبندی و یا برق‌های مفرط شکست می‌خورند. این موضوع تنها مشکل ایجاد کننده برای گذراندن معاینات نیست، بلکه واقعاً رانندگان را در معرض خطر قرار می‌دهد.

نکول‌های متداول در مجموعه‌های سرشاخه LED: برق مزاحم، الگوی نوری و ترازبندی

بزرگترین مشکلی که مردم در مورد روشنایی خودرو با آن مواجه می‌شوند چیست؟ درخشندگی ناشی از نورپردازی ضعیف یا زمانی که چیزها به درستی تراز نشده‌اند. وقتی منعکس‌کننده‌های هالوژن قدیمی با لامپ‌های LED جایگزین می‌شوند، این لامپ‌ها معمولاً نور را در سراسر جا پخش می‌کنند به جای اینکه آن را در مسیر مناسب متمرکز کنند، که این امر رانندگی را در شب بسیار خطرناک می‌کند. این نوع مشکلات الگوی نور—مثل خطوط قطع‌کننده‌ای که به درستی کار نمی‌کنند یا نقاط پر نور (hotspots) که در جای اشتباه ظاهر می‌شوند—حدود 41 درصد از تمامی مسائل انطباق با استانداردهای DOT را طبق داده‌های اخیر به خود اختصاص داده‌اند. اداره ملی راه‌های ایمنی ترافیکی (NHTSA) قطعاً این موضوع را جدی می‌گیرد، چون اگر چراغ‌های جلو به درستی تراز نباشند، رانندگان زمان واکنش ارزشمندی را در شرایط کم‌دید از دست می‌دهند. ما در اینجا از دست دادن حدود 1.2 ثانیه در شرایط اضطراری روی جاده‌های تاریک صحبت می‌کنیم، که این زمان کوتاه به نظر می‌رسد اما می‌تواند تفاوت بین توقف ایمن و اتفاق بدتری را رقم بزند.

تحلیل از نظر تعارض: ارتقاء LED اصلی (OEM) در مقابل ارتقاءهای پس از فروش و روزنه‌های قانونی

سیستم‌های LED تولیدکننده تجهیزات اصلی (OEM) دارای اجزای اپتیکال داخلی و تنظیمات کارخانه‌ای هستند که از لحاظ استانداردهای FMVSS 108 و ECE R48 در شرایط مطلوب قرار دارند و بدون نیاز به هیچ تغییری پس از خرید قابل استفاده هستند. راه‌حل‌های روشنایی در بازار پس از فروش (Aftermarket) اغلب با ادعاهایی مانند «فقط برای استفاده در خارج از جاده» از مقررات دور می‌زنند تا نیازی به گذراندن آزمون‌های ایمنی لازم نداشته باشند. بر اساس تحقیقات انجام شده توسط موسسه Ponemon در سال گذشته، این شکاف در مقررات منجر به گردش حدود ۷۴۰ میلیون دلار ارزش محصولات مشکوک در بازار شده است. در حال حاضر ۲۹ ایالت از انجام مهندسی مجدد خودرو جلوگیری می‌کنند، اما اجرای این مقررات به‌طور گسترده‌ای در سطح مناطق متفاوت است. در نتیجه، تقریباً یکی از هر پنج خودرویی که نورپردازی آن ارتقا یافته است با چراغ‌هایی که استانداردهای ایمنی لازم را ندارند کار می‌کند. مقامات دولتی در حال پیگیری استانداردهای بین‌المللی هماهنگ هستند تا این شکاف‌های قانونی را پر کنند و در عین حال فضای مناسبی برای توسعه طبیعی فناوری‌های جدید فراهم شود.

مهندسی و طراحی نوری مجموعه چراغ خودرو برای کنترل نور و ایمنی

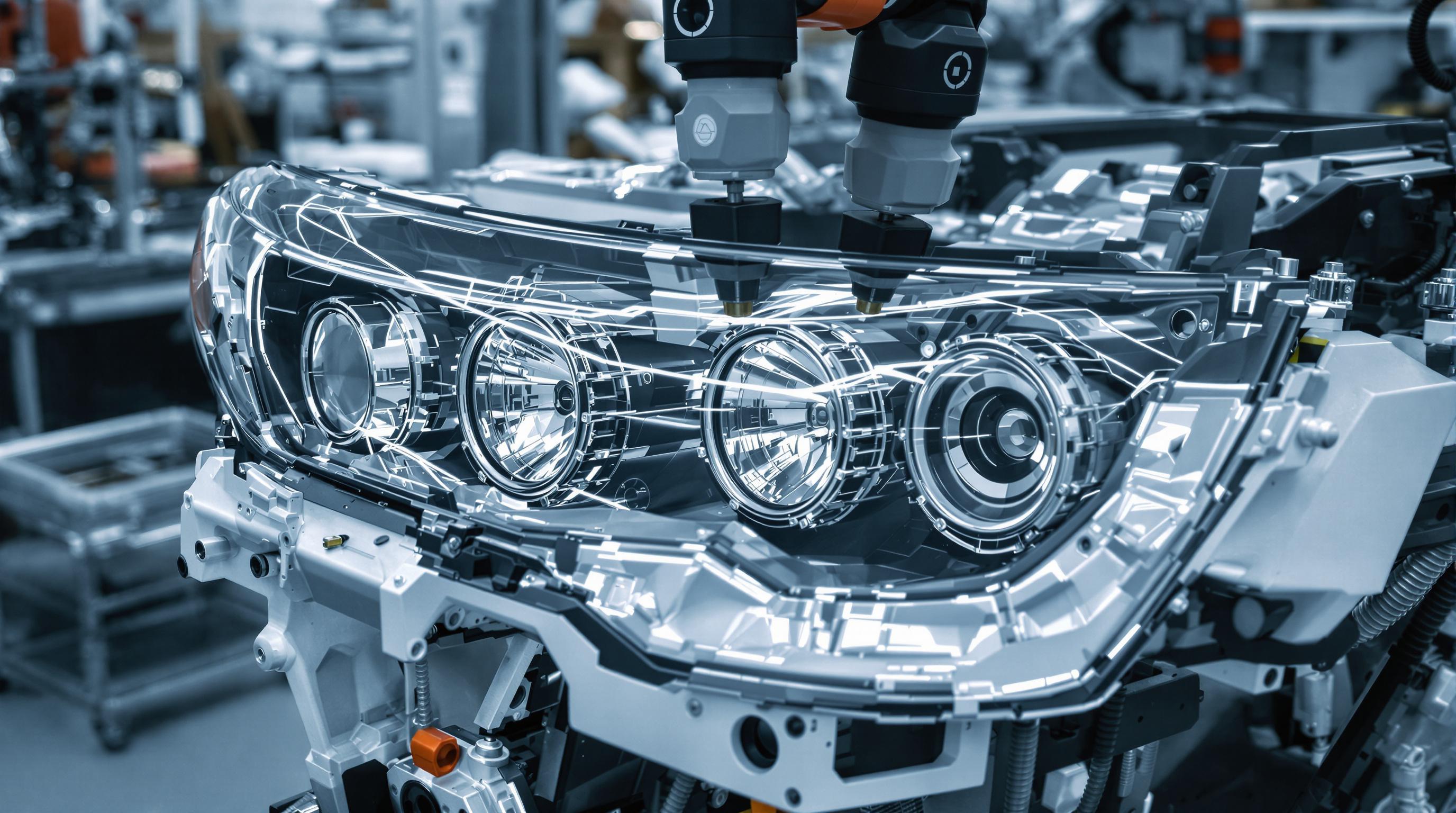

امروزه سیستم‌های چراغ جلو خودرو به طراحی نوری بسیار دقیقی نیاز دارند تا تعادل مناسبی بین کنترل نور برای رانندگان دیگر و فراهم کردن دید خوب روی جاده برقرار کنند. شکل بازتاب‌دهنده‌ها، مواد سازه‌ای لنز و نحوه پخش نور روی جاده باید به خوبی با هم کار کنند. اکثر چراغ‌های جلویی امروزی موفق می‌شوند حدود ۹۰ تا ۹۵ درصد از کل نور تولیدی را به مکان‌های مشخص شده توسط مقررات هدایت کنند، مقرراتی که توسط سازمان‌هایی مانند ECE R112 و SAE J1383 تعیین شده است. برای رسیدن به این مشخصات بسیار دقیق، سازندگان خودرو اکنون به ربات‌هایی متکی هستند که تمام اجزا را با دقت کسری از یک درجه تنظیم می‌کنند. این ماشین‌ها زاویه‌ها را با دقت بیشتر یا کمتر از ۰٫۳ درجه حفظ می‌کنند و از ایجاد نورهای مزاحمی که از حد ۳۰۰ کاندلا بر متر مربع تعیین شده در اصلاحیه‌های ایمنی سال گذشته فراتر می‌روند، جلوگیری می‌کنند. دستیابی به این دقت برای راحتی راننده و ایمنی جاده‌ای بسیار مهم است.

اهمیت طراحی مناسب مجموعه چراغ و کنترل دیافراگم

از بین بردن درخشش ناخواسته به شدت به کاسه‌های بازتابنده بستگی دارد که شکل دقیقی دارند و عدسی‌هایی با ساختارهای ریز که نور را دقیقاً به جایی هدایت می‌کنند که نیاز است. وقتی تولیدکنندگان در طراحی کم‌کاری می‌کنند، نور به میزان بیش از 500 کاندلا در متر مربع پراکنده می‌شود که طبق تحقیقات انجمن بیمه‌ای ایمنی جاده‌ای، این سطح بالای نور در واقع باعث می‌شود رانندگان در واکنش به ترافیک رو به رو تقریباً سه چهارم ثانیه تاخیر داشته باشند. مواد نوینی که از پلاستیک‌های خاص ساخته شده‌اند، شکل خود را در دمایی بین منفی 40 درجه سانتی‌گراد تا 120 درجه سانتی‌گراد در محدوده 0.05 میلی‌متر حفظ می‌کنند. این نوع ثبات امکان تولید مقادیر زیادی از قطعات نوری را بدون از دست دادن دقت در نحوه توزیع دیافراگم نور در شرایط مختلف فراهم می‌کند.

الگوهای دیافراگم چراغ و ترازبندی آن در رابطه با ایمنی راننده خودروهای رو به رو

الگوهای نور پایین نامتقارن تنظیم‌شده دارای یک شیب 1.5 درجه‌ای به سمت بالا برای دیدن بهتر علائم و یک قطع افقی تیز با شیب 0.57 درجه‌ای هستند که ترافیک مقابل را در برابر نور مزاحم حفظ می‌کند. داده‌های NHTSA نشان می‌دهند که سیستم‌هایی که به درستی تراز شده‌اند خطر تصادفات ناشی از نور گیج‌کننده را تا 38٪ کاهش می‌دهند. سیستم‌های ترازدهنده ادیپاتیو که از ژیروسکوپ‌های MEMS استفاده می‌کنند، توانایی جبران تغییرات پیچ خودرو را در مدت 150 میلی‌ثانیه دارند که سریع‌تر از آستانه پاسخ فیزیولوژیکی انسان به نور گیج‌کننده است.

اپتیک پیشرفته و فناوری‌های روشنایی ادیپاتیو که نیازمندی‌های ECE و DOT را برآورده می‌کنند

سیستم‌های LED ماتریسی با 1,024 سگمنت قابل کنترل به‌صورت جداگانه به‌صورت پویا شکل دهانه نوری را حول خودروهای شناسایی‌شده تغییر می‌دهند و در عین حفظ 80 لوکس روشنایی جاده، میزان قرارگیری در معرض نور گیج‌کننده را تا 73٪ کاهش می‌دهند (آزمایشات DOT 2023). راهنماهای نوری میکرواپتیک با ساختارهای فرنل با دقت 5 میکرونی امکان راه‌حل‌های تک‌نوری را فراهم می‌کنند که بدون نیاز به تنظیم‌کننده‌های مکانیکی هم نیازمندی‌های فوتو مت ریک ECE نامتقارن و هم DOT متقارن را برآورده می‌کنند.

آزمایش، گواهی‌نامه و تأیید مجموعه چراغ‌های خودرو برای انطباق با مقررات

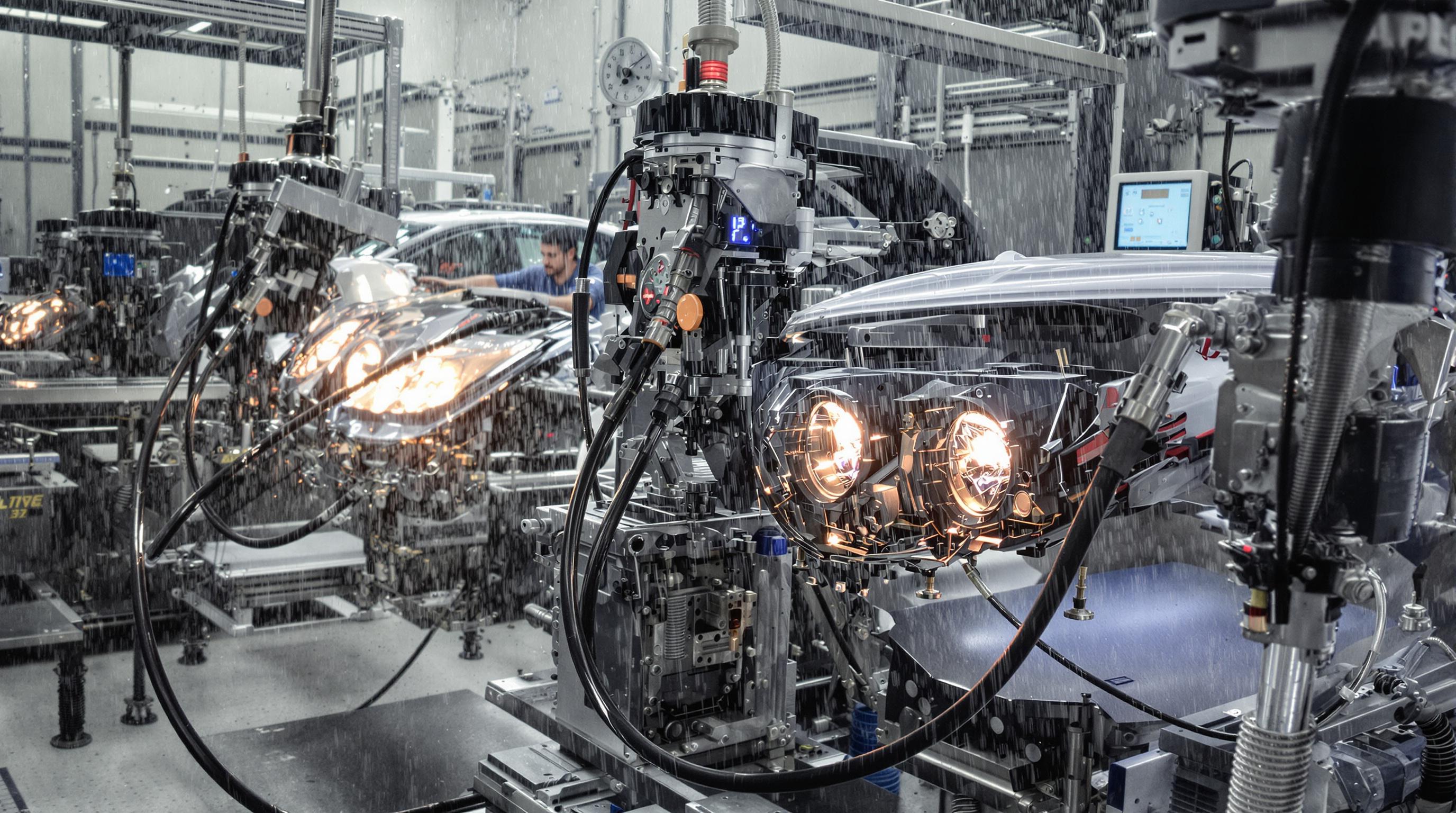

آزمون های تطابق برای مجموعه چراغ های خودرو: ارتعاش، ضد آب شدن و تنش حرارتی

مجموعه چراغ های خودرو تحت آزمون های دقیقی قرار می گیرند تا استانداردهای جهانی را برآورده کنند. آزمایشگاه های مستقل با استفاده از روش های زیر، فرسودگی بلندمدت را شبیه سازی می کنند:

• آزمون ارتعاش شبیه سازی فرسودگی ناشی از 150,000 مایل (241,400 کیلومتر) رانندگی
• تأیید ضد آب بودن با استاندارد IP67 از طریق فشار شدید آب
• چرخه حرارتی بین 40- درجه سانتی گراد تا 85+ درجه سانتی گراد به منظور جلوگیری از ترک خوردگی لنز

اصلاحیه 2023 FMVSS شماره 108 آستانه های جدید فوتومتری را معرفی کرد که الگوی دهانه نوری 15 درصد گسترده تر را برای شناسایی بهتر عابر پیاده در شرایط کم نور می طلبد.

آزمایشگاه در مقابل اعتبارسنجی در شرایط واقعی عملکرد چراغ جلو

در حالی که آزمون های آزمایشگاهی تطابق نظری را تأیید می کنند، شرایط واقعی نقص های عملکردی را آشکار می کند. پژوهش SAE نشان می دهد مجموعه چراغ های LED که در آزمون های آزمایشگاهی موفق می شوند در باران و مه 23 درصد کارایی خود را از دست می دهند و این امر به دلیل پراکندگی محیطی نور است:

سازمان‌های تأییدیه‌دهنده مستقل و نقش آن‌ها در تضمین انطباق با استانداردهای DOT و ECE

حسابرسان مستقل مانند TÜV SÜD و Intertek 87 پارامتر انطباق، از جمله زوایای محو شدگی تا پایداری ولتاژ را ارزیابی می‌کنند. بر اساس مقایسه‌ی انجام‌شده در سال 2024، تنها 42% از کیت‌های LED مخصوص قطعات تعویضی پس‌ازفروش هم با الزامات ECE R112 و هم با FMVSS 108 مطابقت داشتند که نشان از پیچیدگی گواهی‌نامه‌های چندملیتی دارد.

‫سوالات متداول‬

تفاوت‌های اصلی بین مقررات FMVSS 108 و ECE برای چراغ‌های جلو چیست؟

FMVSS 108 بر ترازبندی عمودی ثابت و محدودیت درخشندگی 1,200 cd/m² برای چراغ کم تأکید دارد، در حالی که مقررات ECE به ترازبندی پویا نیاز دارند و محدودیت کلی خروجی نوری 75,000 cd برای درخشندگی تعیین کرده‌اند.

گواهی‌نامه DOT چرا برای چراغ‌های جلوی خودرو مهم است؟

گواهی DOT تضمین می‌کند که چراغ‌های جلوی خودرو استانداردهای ایمنی تعیین شده توسط FMVSS 108 را رعایت کنند که این امر برای پیشگیری از تصادفات و تضمین توزیع مناسب نور در جاده‌ها ضروری است.

چالش‌های موجود در انطباق چراغ‌های LED جلو چیست؟

چراغ‌های LED جلو باید استانداردهای سفت و سخت DOT و ECE را رعایت کنند، از جمله شکل بیم، مدیریت نور خیره‌کننده و مقاومت در برابر گرما. اغلب اوقات تغییرات انجام شده در بازار همراه با مشکلاتی در ترازبندی و نور خیره‌کننده بیش از حد همراه هستند که رعایت استانداردها را دشوار می‌کند.

فناوری‌های نورپردازی ادیپاتیو چگونه ایمنی را افزایش می‌دهند؟

فناوری‌های نورپردازی ادیپاتیو مانند سیستم‌های LED ماتریسی به صورت پویا الگوی بیم را تنظیم می‌کنند تا از نور خیره‌کننده کاسته و در عین حال بهترین روشنایی جاده حفظ شود، بدین ترتیب ایمنی هم برای راننده و هم برای ترافیک مخالف افزایش می‌یابد.
